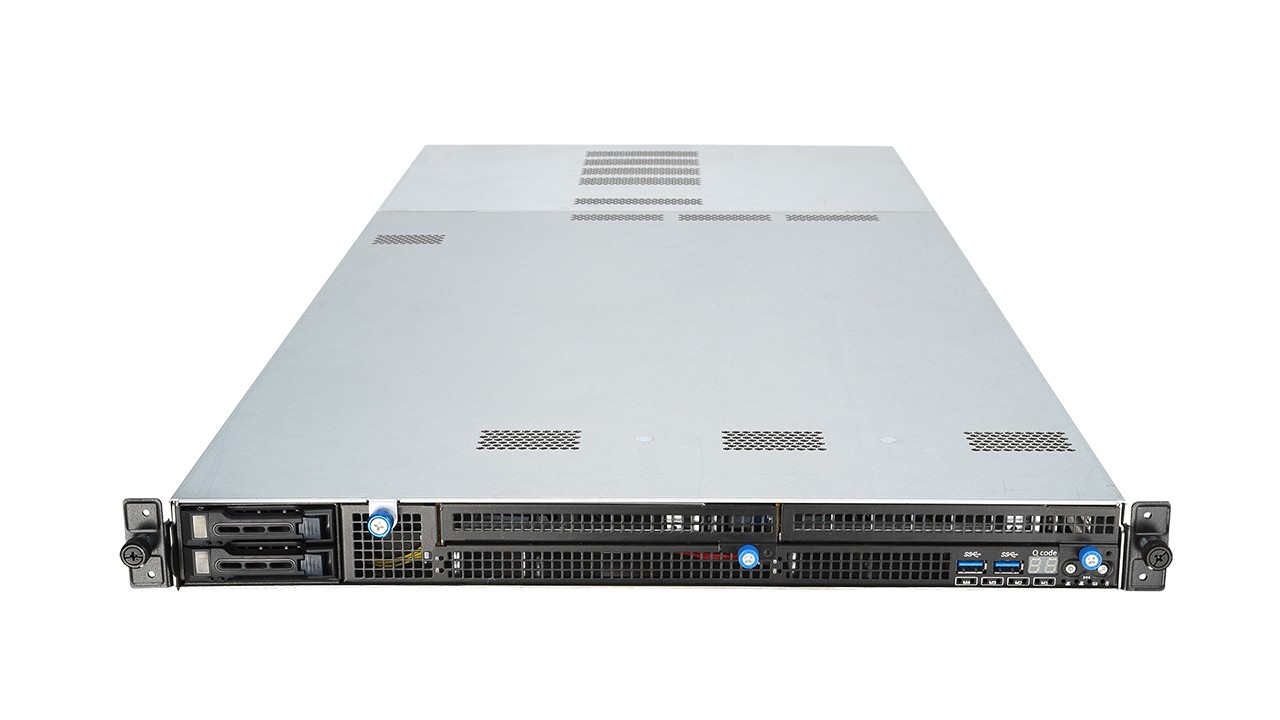

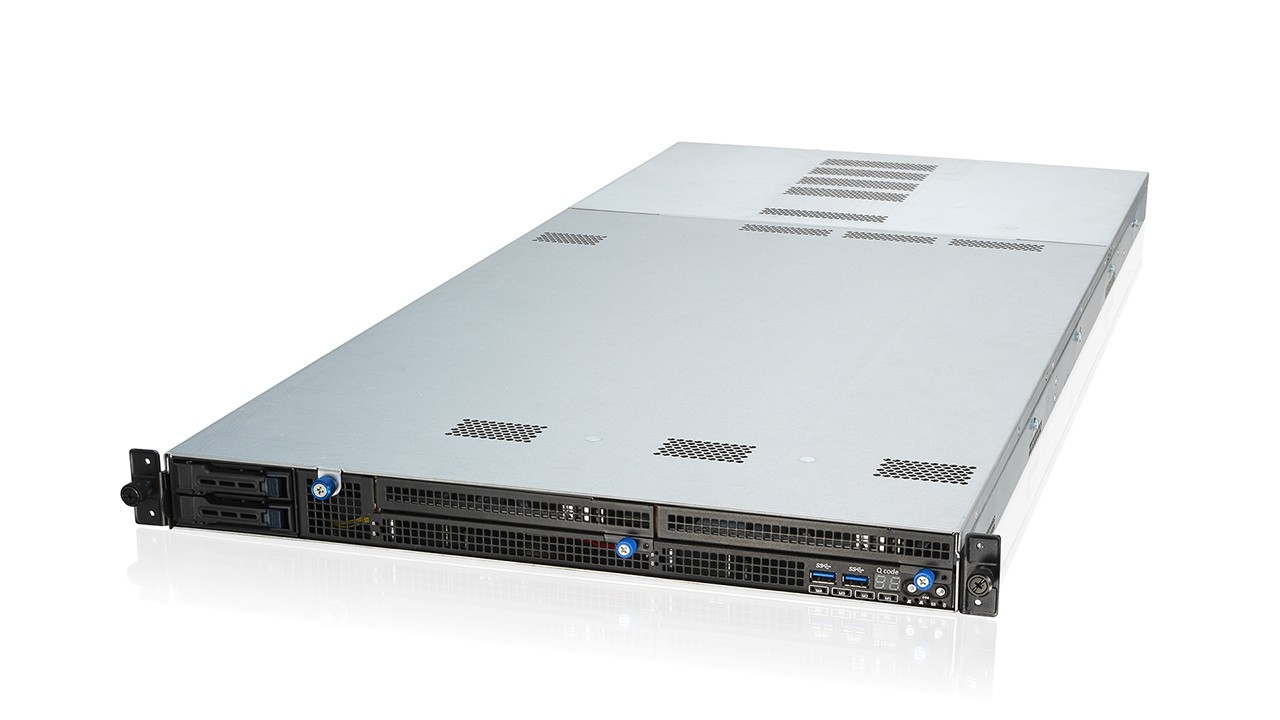

ASUS ESC4000 DHD G4 追求卓越、沒有極限,極大化1U 伺服器空間使用率

令人驚豔的空間魔法

1U 高度的伺服器有多薄?1U = 1.75 英寸 = 44.45 毫米,大概就是一位專業廚師會推薦,吃牛排最美味的厚度。在這麼小的高度中能夠塞進幾張雙插槽的顯示卡呢給各位讀者一個參考值,ESC 4000 G4 能在 2U 空間中塞進 4 張雙插槽顯卡,目前亦算是業界僅見,所以答案會是一張? 兩張? 還是三張呢? 都不對! 答案是「四張雙插槽顯示卡!什麼! 這怎麼可能小編當初聽到時也是相當震驚,所以極力邀請 ASUS 能夠讓小編為讀者們搶先測試這款 GPU 運算伺服器,幸好皇天不負苦心人,小編有緣能見證這奇蹟的時刻,就讓我們一起看下去吧!

主要特色

  • 支援第二代 Intel Xeon Scalable 處理器
  • 最多支援四張 NVIDIA Tesla 或 Quadro 專業顯示卡
  • 採用 1+1 備援2200W 80 PLUS 白金級電源供應器
  • 最多 16 個 DIMM,支援 9TB Intel® OptaneTM DC Persistent Memory
  • 獨家Thermal Radar 2.0 技術,可自動 引導氣流以提高能效

非對稱設計

許多伺服器內部,採用左右對稱設計,這樣在安排主機板佈線時較容易配置周邊設備,缺點是無法將空間配置最大化,而 ESC4000 DHD G4 為了能容納四張雙插槽顯示卡,加上風流散熱考慮,採用了非對稱設計,雖然會付出較多設計心力、時間與製作成本,但這才是追求卓越品質,應該要有的精神啊!


測試規格

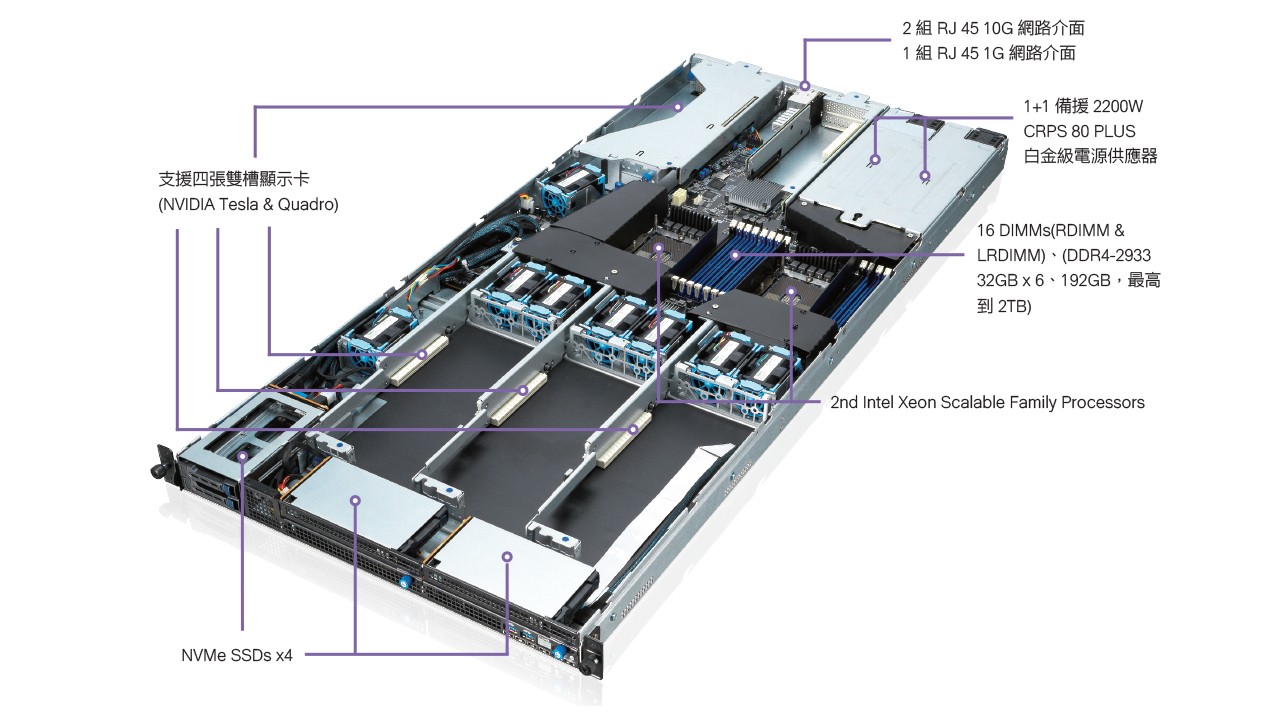

小編手上這台 ESC4000 DHD G4 搭載了兩顆 Intel® Xeon® Gold 6248 處理器,運算核心數量高達 80 個,記憶體配置為 6 32GB DDR4-2933RDIMM,記憶體總量達到 192GB,最高可以配置到 2T 大小,硬碟方面安裝了 4顆 2T SSD NVMe,顯示卡則是搭配了兩張 NVIDIA Quadro RTX6000 24GB,除了這些主要硬體單元規格都相當高之外,ESC4000 DHD G4 還配置了其他實用周邊,像是 2 組 RJ45 10GB 網路介面、前後各 2 組 USB 3.21 組 VGA 輸出、組 RJ-45 1G 網路介面與 1+1 Redundant 2200W CRPS 80 PLUS 白金級電源供應器,每一項都沒有因為空間壓縮而縮水,真正展現了設計空間應用實力。


VDI GRID 最佳平台

一般桌上型主機想要運算效能好一點,CPU 核心數絕對不能太少,8 核心現在已經算是市場主流,若想要實踐「虛擬繪圖工作站」,最少要能夠符合一般桌上型主機運算需求,所以只能選擇可以支援雙插槽顯示卡的伺服器產品,但是能夠支援大 VDI GRID 最佳平台量顯示卡的伺服器(8GPU),卻又不適合拿來做為虛擬繪圖工作站平台(CPU 核心數不夠分配,導致 GPU 插槽空間浪費),假設要模擬一台高階(CPU 16 core & GPU24GB) 加兩台中階(CPU 16 Core & GPU12GB) 與三台初階(CPU 8 Core & GPU8GB) 共 8 台虛擬工作站,需要 72 個 CPUCore 與三張 Quadro RTX 6000 24GB 即可達成,若要提升高階數量,只需要減少兩台初階再加一張 Quadro RTX 6000 24GB 即可,而一台 ESC4000 DHD G4 就能完全滿足上述虛擬 6 台繪圖工作站需求,機櫃空間也絲毫不浪費,對於未來雲端時代來臨真的是非常具有競爭力的作品。

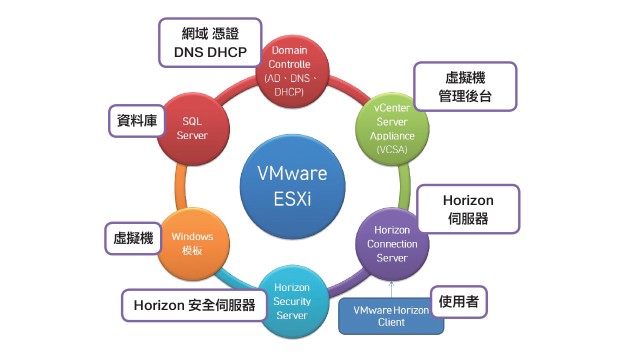

虛擬繪圖工作站建置環境關係圖

測試一:Lumion 9.5 虛擬機雲端作業測試

ESC4000 DHD G4 在虛擬繪圖工作站有著先天優勢,所以這次小編特別請到 NVIDIA 與 VMWare 原廠技術支援,協助本刊技術編輯 Dino , 自行架設了 VDIGRID 環境 (真的很複雜… ) , 好好來體驗一下未來雲端科技的真正實力。這次配置的是虛擬中階繪圖工作站(CPU 16 Core & GPU 12 GB),分配 32GB 記憶體,所使用的軟體為 Lumion 9.5 與 V-Ray Next for Maya,連線設備選用 ASUS ZenBook UX433F,模擬設計師在非辦公室時使用輕薄型筆電工作。測試內容分三部分,編輯時的流暢度、靜態圖渲染與動畫渲染。操作流暢度部分,載入兩個不同場景,頂點數量介於 16.3~17.3 (單位:百萬) 之間,每秒幀數(FPS) 都穩定維持在 30 FPS 以上,操作起來相當流暢,不會明顯察覺是在虛擬繪圖工作站上作業。靜態圖渲染尺寸為 8K 大小,僅花費 1 分 40 秒即完成輸出,渲染一段 20 秒 FULL HD 動畫,也只花費 5 分 02 秒,證明虛擬繪圖工作站在即時運算效能上,與實體繪圖工作站差異並不明顯。

輸出8K渲染成品圖像僅需1分40秒即可完成。

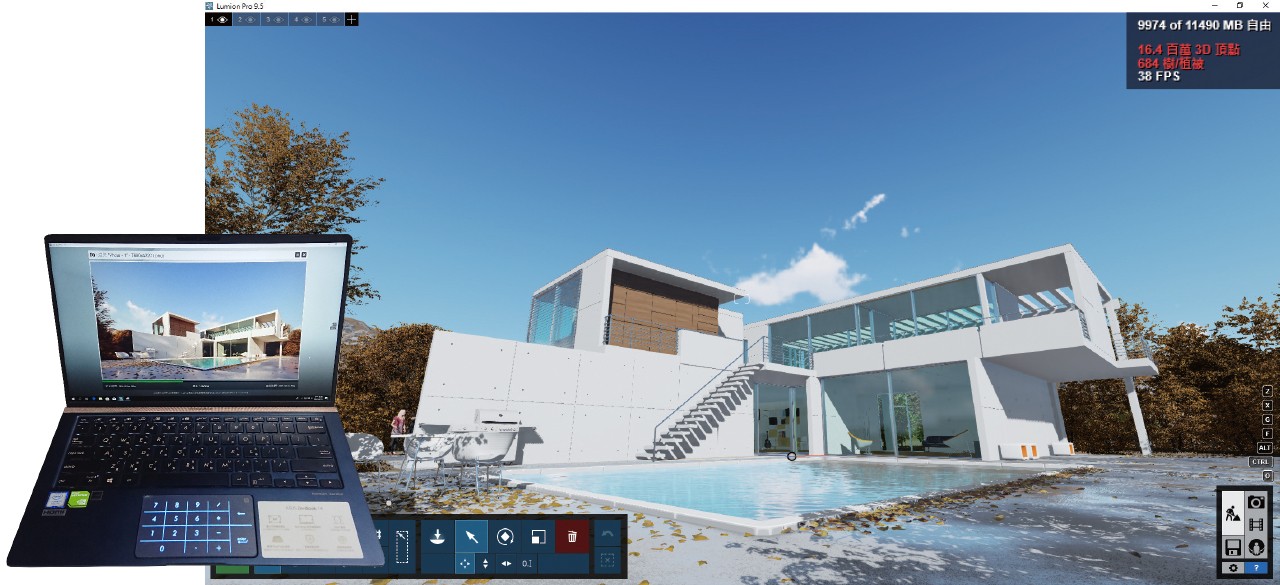

能使用 1.1 公斤左右的輕薄筆電,進行虛擬機雲端渲染真的很酷。

測試二:V-Ray for Max 建築視覺化算圖實測

針對 CPU與 GPU 效能做檢視, 看看虛擬繪圖工作站能夠發揮到甚麼程度。場景內容為一工業風會議室, 面數約為 170 萬, 使用 V-Ray Next Update 1.2 版本進行渲染,CPU 渲染時間為 36 分 02 秒, GPU 渲染時間為14 分 31 秒,結果顯示虛擬繪圖工作站即使 GPU 是透過 GRID 分配出來的,運算效能仍然大幅超越 CPU 渲染。

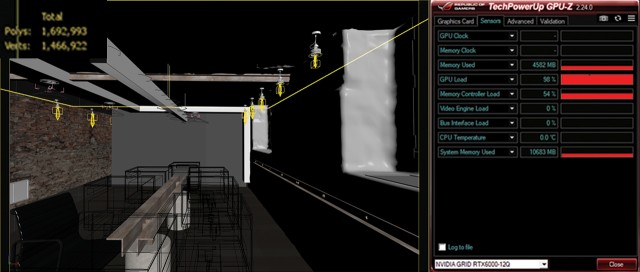

3ds Max 場景中物件使用了1,692,993個三角面,透過GPUZ可查看使用效能可以達到 99%
CPU 渲染時間為36 分02 秒
GPU渲染時間為14分02秒

想要了解如何客製化 ASUS ESC4000 DHD G4 嗎?
歡迎洽詢專銷商 | 朕宏國際 02-28976878 http://www.gemhorn.com/
